Kattotelineiden ostajan opas

Miksi auton kattotyyppi täytyy tunnistaa?

Autojen katot ja kattotelineiden kiinnitystavat eroavat toisistaan huomattavasti. Kattoteline voidaan kiinnittää esimerkiksi oven yläreunan kautta, auton valmiisiin kiinnityspisteisiin, kattokaiteisiin, T-profiiliin tai sadevesikouruihin.

Kahdessa muuten samanlaisessa autossa voi olla erilainen kattotyyppi. Samasta automallista voi olla saatavana esimerkiksi versio:

• ilman kattokaiteita
• integroiduilla kattokaiteilla
• korotetuilla kattokaiteilla
• valmiilla kiinnityspisteillä
• T-profiililla
• panoraamakatolla
• eri koripituudella tai kattokorkeudella.

Tämän vuoksi kattotelineitä ei kannata valita ainoastaan automallin perusteella. Väärä kiinnityssarja ei välttämättä sovi auton kattoon, eikä kiinnikkeitä saa yrittää muokata sopiviksi.

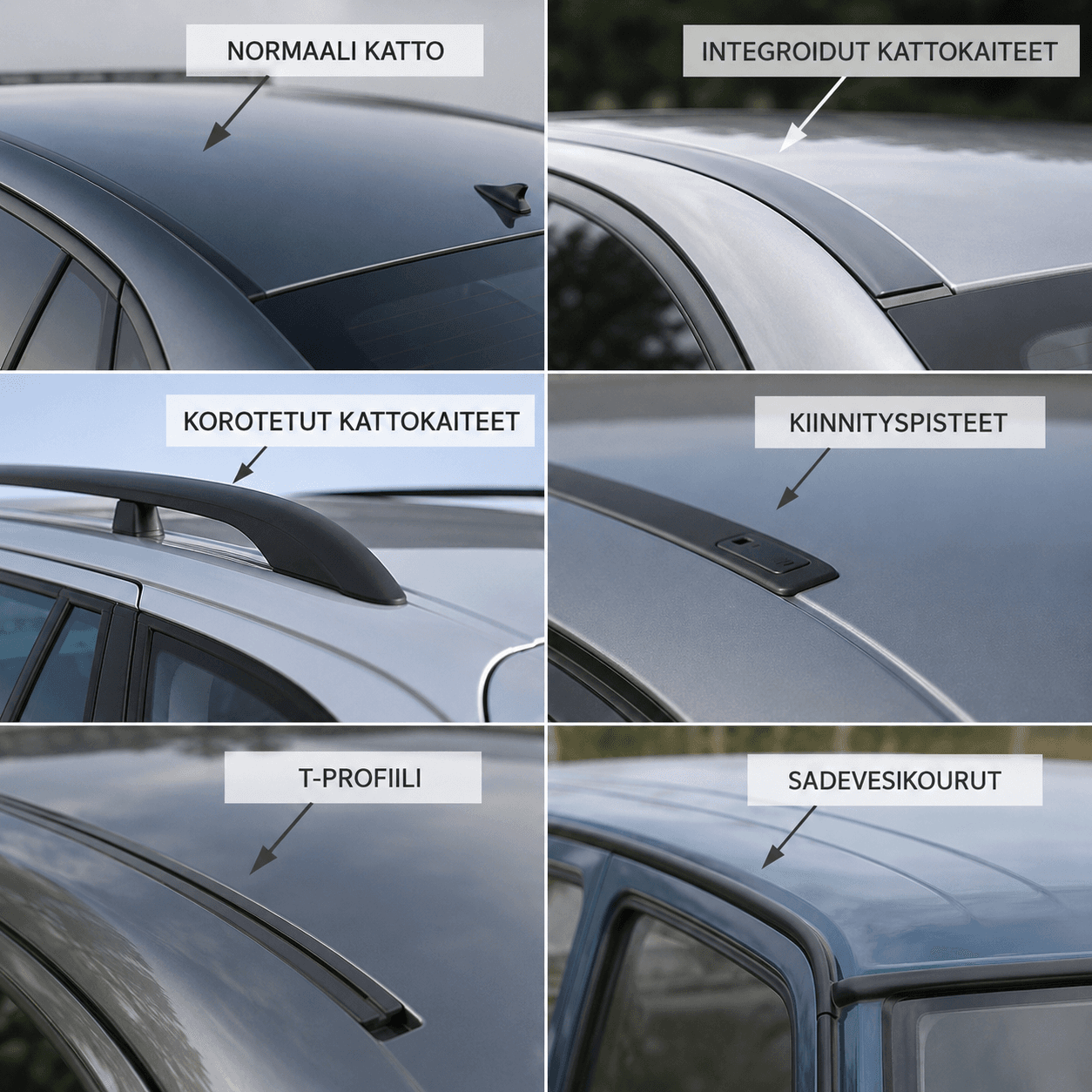

Auton kattotyypit

Ajoneuvotiedoissa kattotyyppi voidaan ilmaista kirjaimella B, I, R, F, C tai V. Kirjain kertoo, millainen katto ja kattotelineiden kiinnitystapa autossa on.

B Normaali katto

Normaalissa katossa ei ole näkyviä kattokaiteita, T-profiilia tai selvästi esillä olevia kiinnityspisteitä.

Kattotelineet asennetaan yleensä automallikohtaisen kiinnityssarjan avulla. Kiinnitys voi tapahtua oven yläreunan yhteyteen tai auton katon ja oviaukon rakenteisiin suunniteltuihin kohtiin.

Järjestelmässä käytetään auton muotoihin sopivia kiinnikkeitä, sovitteita ja suojakumeja.

Tunnistat normaalin katon yleensä siitä, että:

• auton katto näyttää sileältä
• katon reunoilla ei ole kattokaiteita
• katossa ei näy avattavia kiinnityspisteiden suojakansia
• katossa ei ole valmista kiskoa tai kiinnitysuraa.

Normaalille katolle tarkoitetut kattotelineet ovat yleensä tarkasti automallikohtaisia. Auton merkki, malli, korimalli, ovien määrä, valmistusvuosi ja kattotyyppi täytyy tarkistaa huolellisesti.

I Integroidut kattokaiteet

Integroidut eli matalat kattokaiteet kulkevat auton katon suuntaisesti ja ovat lähes kiinni auton katossa. Kaiteen ja katon väliin ei yleensä mahdu kättä.

Kattotelineen jalka kiinnittyy kaiteen ulkopintaan kaiteen muotoon sopivalla kiinnitysmekanismilla.

Tunnistat integroidut kattokaiteet siitä, että:

• auton katolla on pitkittäiset kattokaiteet
• kaiteen ja katon välissä ei ole selvää avointa rakoa
• kattokaide näyttää olevan osa auton kattolinjaa
• kaide voi olla musta, hopeanvärinen tai korinvärinen.

Integroidut kattokaiteet voivat näyttää eri autoissa hyvin samanlaisilta, mutta niiden leveys, kulma ja muoto vaihtelevat. Siksi kaikki integroiduille kattokaiteille tarkoitetut kattotelineet eivät sovi kaikkiin autoihin.

R Korotetut kattokaiteet

Korotetut kattokaiteet ovat auton katolla kulkevat pitkittäiset kaiteet, joiden ja katon välissä on selvästi avoin tila.

Kattotelineen jalka kiinnittyy tavallisesti kattokaiteen ympärille. Tämä on yksi helpoimmin tunnistettavista kattotyypeistä.

Tunnistat korotetut kattokaiteet siitä, että:

• kaiteen ja auton katon väliin jää näkyvä rako
• kaiteen alta mahtuu yleensä sormi tai käsi
• kaiteet kulkevat auton etuosasta takaosaa kohti
• kattotelineet kiinnitetään kattokaiteiden ympärille.

Vaikka kiinnitystapa on usein yksinkertainen, kattotelineen oikea pituus, kattokaiteen mitat ja tuotteen ajoneuvokohtainen yhteensopivuus on silti tarkistettava.

F Kiinnityspisteet

Kiinnityspistekatossa on auton valmistajan tekemät valmiit paikat kattotelineiden asentamista varten.

Kiinnityspisteet voivat olla näkyvissä tai piilossa kattolistojen, kumisuojien tai pienten avattavien kansien alla. Kattotelineiden jalat kiinnitetään näihin kohtiin automallikohtaisten ruuvien, sovitteiden tai kiinnikkeiden avulla.

Kiinnityspisteet voivat näyttää esimerkiksi tältä:

• katossa on neljä avattavaa suojakantta
• kattolistan alla on kierteitetyt kiinnitysreiät
• pakettiauton katossa on useita kiinnityspaikkoja
• kiinnityskohdat on merkitty auton käyttöohjeeseen.

Valmiit kiinnityspisteet määrittävät yleensä kattotelineiden tarkan sijainnin. Kattotelineitä ei saa siirtää vapaasti muihin kohtiin, ellei tuotteen asennusohjeessa sitä erikseen sallita.

C T-profiili

T-profiili eli T-kisko on auton katolla kulkeva pitkittäinen kiinnityskisko. Kiskon sisällä on T-kirjaimen muotoinen ura, johon kattotelineiden kiinnikkeet asennetaan.

T-profiileja käytetään erityisesti pakettiautoissa, hyötyajoneuvoissa ja joissakin henkilöautoissa. Ajoneuvossa voi olla tehdasasenteinen T-profiili tai erikseen jälkiasennettu kiskojärjestelmä.

Tunnistat T-profiilin siitä, että:

• auton katolla kulkee yksi tai kaksi pitkittäistä metallikiskoa
• kiskossa on kapea yläaukko ja leveämpi sisäura
• kiinnikkeet liu'utetaan kiskoon sen päästä tai erillisestä asennusaukosta
• kattotelineiden paikkaa voidaan joissakin järjestelmissä säätää kiskon pituussuunnassa.

T-profiileja on eri levyisiä ja mallisia. Tarkista aina kiskon mitat ja ajoneuvokohtainen yhteensopivuus ennen tilaamista.

V Sadevesikourut

Sadevesikourut ovat auton katon sivuilla olevat korotetut reunat tai metalliset kourut, joihin kattotelineiden jalat kiinnitetään.

Tällainen kiinnitysratkaisu löytyy erityisesti vanhemmista henkilöautoista, maastoautoista, hyötyajoneuvoista ja joistakin pakettiautoista.

Tunnistat sadevesikourut siitä, että:

• katon molemmilla reunoilla kulkee ulkoneva metallireuna
• kattotelineen jalka voidaan kiinnittää reunan ympärille
• autossa ei välttämättä ole erillisiä kattokaiteita tai kiinnityspisteitä
• sadevesikouru kulkee tavallisesti lähes koko katon pituudelta.

Sadevesikouruihin kiinnitettävissä kattotelineissä on tarkistettava erityisesti jalan korkeus, kattotelineen pituus ja auton katon muoto.

Mistä kattotelinejärjestelmä muodostuu?

Kattotelinejärjestelmä ei aina ole yksi valmis kokonaisuus. Ajoneuvokohtainen järjestelmä voi muodostua useasta erillisestä osasta.

1. Kattotelineet

Kattotelineet kulkevat auton katon poikki. Niiden päälle voidaan asentaa esimerkiksi:

• suksiboksit
• pyöräteline
• suksiteline
• lumilautateline
• kajakkiteline
• kattokori
• putkikotelo
• lastausrulla
• tikkaat ja muut pitkät kuormat.

Kattotelineet valmistetaan tavallisesti alumiinista tai teräksestä.

2. Jalat

Jalat yhdistävät kattotelineet auton kattoon, kattokaiteisiin, kiinnityspisteisiin tai T-profiiliin.

Jalkojen rakenne riippuu auton kattotyypistä ja kattotelinejärjestelmästä.

3. Ajoneuvokohtainen kiinnityssarja

Kiinnityssarja eli asennussarja sisältää auton kattoon sopivat kiinnikkeet, sovitteet, suojakumit ja mahdolliset ruuvit.

Monissa kattotelinejärjestelmissä kattotelineet, jalat ja ajoneuvokohtainen kiinnityssarja voidaan myydä erillisinä tuotteina.

4. Kuljetettavalle tavaralle tarkoitettu lisävaruste

Kaikkia kuormia ei tule kiinnittää suoraan kattotelineiden päälle.

Polkupyörille, suksille, lumilaudoille, kajakeille ja muille varusteille tulee käyttää kyseiseen kuljetukseen suunniteltua telinettä tai kiinnikettä.

Alumiiniset vai teräksiset kattotelineet?

Sekä alumiiniset että teräksiset kattotelineet soveltuvat tavaran turvalliseen kuljettamiseen, kun järjestelmä on tarkoitettu kyseiseen ajoneuvoon.

Alumiiniset kattotelineet

Alumiiniset kattotelineet ovat hyvä valinta, kun arvostat:

• kevyttä rakennetta
• viimeisteltyä ulkonäköä
• aerodynaamista muotoilua
• vähäisempää tuulen suhinaa
• lisävarusteiden helppoa asentamista
• hyvää korroosionkestävyyttä.

Monissa alumiinisissa kattotelineissä on T-ura, johon yhteensopivat kattotelineiden lisävarusteet voidaan asentaa.

Aerodynaaminen rakenne voi vähentää ilmanvastusta ja ajon aikana syntyvää tuulen suhinaa.

Teräksiset kattotelineet

Teräksiset kattotelineet sopivat erityisesti:

• säännölliseen työkäyttöön
• pakettiautoihin
• rakennustarvikkeiden kuljettamiseen
• tikkaiden ja pitkien tavaroiden kuljetukseen
• käyttäjälle, joka etsii kestävää ja kustannustehokasta ratkaisua.

Teräksiset kattotelineet ovat usein hieman alumiinisia malleja painavampia, mutta ne tarjoavat kestävän ratkaisun vaativaan ammattikäyttöön.

Näin löydät oikeat kattotelineet

1. Tarkista auton tarkka malli

Selvitä vähintään seuraavat tiedot:

• automerkki
• automalli
• korimalli
• valmistusvuosi
• ovien määrä
• kattotyyppi.

Pakettiautossa voidaan tarvita lisäksi:

• auton koripituus, kuten L1, L2, L3 tai L4
• kattokorkeus, kuten H1, H2 tai H3
• akseliväli
• pariovet tai takaluukku
• valmiiden kiinnityspisteiden määrä
• ajoneuvon kokonaispituus.

2. Tunnista kattotyyppi

Vertaa autosi kattoa tämän oppaan kattotyyppeihin.

Tarkista erityisesti, ovatko kattokaiteet integroidut vai korotetut. Korotetun kattokaiteen ja katon välissä on selvä avoin rako, kun taas integroitu kattokaide on lähes kiinni auton katossa.

Jos kattotyyppi on epäselvä, ota kuva auton katosta sivulta ja yläviistosta.

3. Käytä ajoneuvohakua

Valitse ajoneuvohaussa auton merkki, malli, korimalli, valmistusvuosi ja kattotyyppi.

Ajoneuvohaku näyttää valitulle autolle tarkoitetut kattotelineet, kiinnityssarjat ja yhteensopivat lisävarusteet.

4. Tarkista pakkauksen sisältö

Varmista ennen tilaamista:

• sisältyvätkö kattotelineet toimitukseen
• sisältyvätkö jalat toimitukseen
• kuuluuko ajoneuvokohtainen kiinnityssarja mukaan
• kuinka monta kattotelinettä pakkauksessa on
• tarvitaanko lukot erikseen
• sopivatko suunnittelemasi lisävarusteet kattotelineiden profiiliin.

5. Tarkista kantavuus

Kattokuorman enimmäismäärää ei voi päätellä ainoastaan kattotelineiden kantavuudesta.

Sallittu kuorma määräytyy järjestelmän heikoimman osan perusteella. Huomioon on otettava:

• auton suurin sallittu kattokuorma
• kattotelinejärjestelmän kantavuus
• jalkojen ja kiinnityssarjan kantavuus
• käytettävän lisävarusteen kantavuus.

Auton katolle tuleva kokonaispaino sisältää kattotelineiden, lisävarusteiden ja kuljetettavan kuorman yhteispainon.

Esimerkki kattokuorman laskemisesta

Jos auton suurin sallittu kattokuorma on 75 kilogrammaa ja:

• kattotelineet painavat 6 kilogrammaa
• pyörätelineet painavat yhteensä 10 kilogrammaa,

polkupyörille jää enintään:

75 kg − 6 kg − 10 kg = 59 kg

Lopullinen sallittu kuorma voi olla tätä pienempi, jos kattotelineiden tai pyörätelineiden oma enimmäiskantavuus on alhaisempi.

Kattotelineet pakettiautoon

Pakettiauton kattotelineiden valinnassa täytyy huomioida tavallista enemmän ajoneuvon mittoja, kattotyyppiä ja käyttötarkoitusta.

Sama pakettiautomalli voi olla saatavana usealla eri:

• koripituudella
• kattokorkeudella
• akselivälillä
• kiinnityspisteiden määrällä
• kattorakenteella
• takaoviratkaisulla.

Ammattikäytössä voidaan tarvita kahden kattotelineen sijasta esimerkiksi kolme tai neljä kattotelinettä tai koko katon kattava kattokori.

Pakettiauton hyödyllisiä kattovarusteita ovat esimerkiksi:

• pakettiauton kattotelineet
• teräksinen tai alumiininen kattokori
• lastausrulla
• putkikotelo
• tikkaiden kiinnikkeet
• kulkusilta

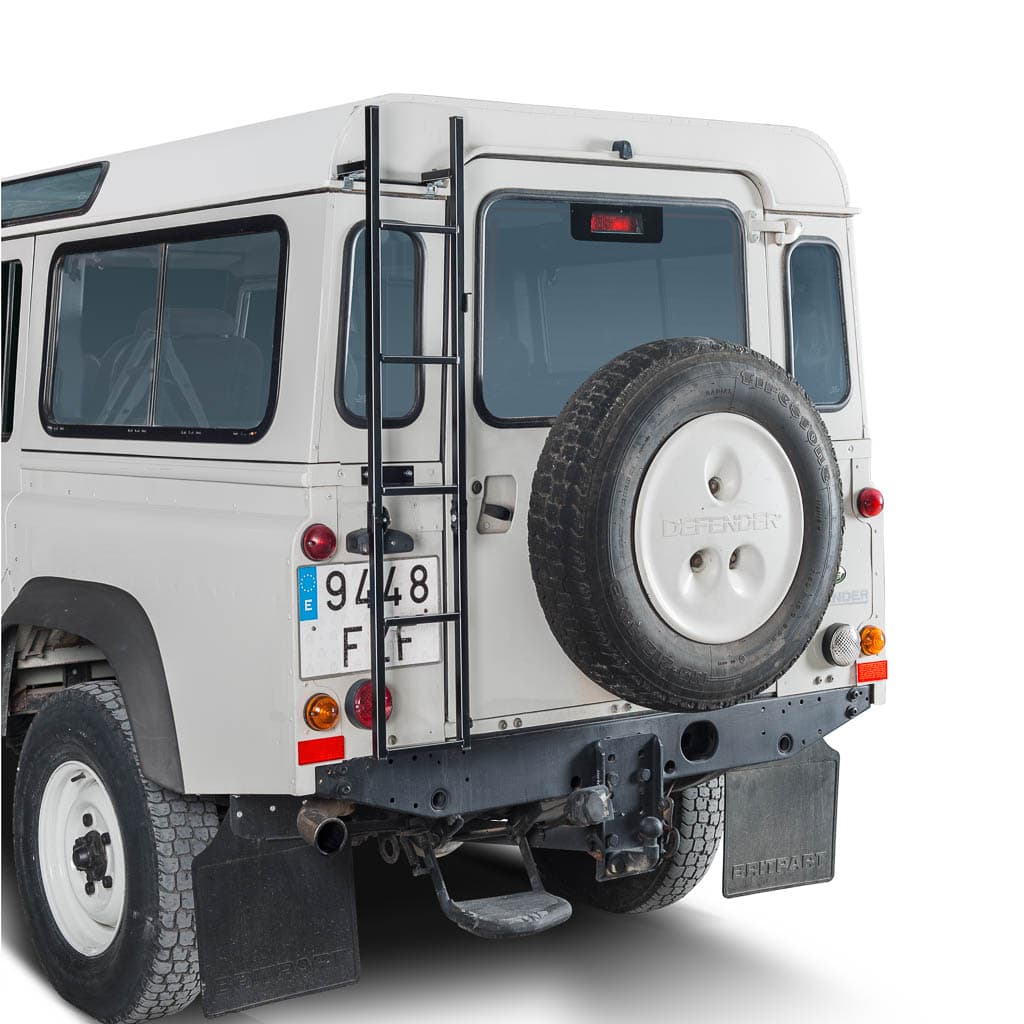

• takatikkaat
• kuorman pysäyttimet
• sidontapisteet.

Pitkien tavaroiden, kuten tikkaiden, putkien ja rakennusmateriaalien kuljetuksessa kuorma tulee tukea ja kiinnittää huolellisesti.

Kuorman paino tulee jakaa tasaisesti kattotelineiden päälle. Pitkät kuormat tulee tarvittaessa kiinnittää myös ajoneuvon etu- ja takaosasta.

Kattotelineiden turvallinen asentaminen

Noudata aina tuotteen mukana toimitettua ajoneuvokohtaista asennusohjetta.

Ennen asennusta:

1. Puhdista auton katto ja kaikki kattoa vasten tulevat osat.
2. Tarkista, että toimituksessa ovat mukana kaikki tarvittavat osat.
3. Varmista tuotteen yhteensopivuus autosi kanssa.
4. Asenna osat ohjeessa ilmoitetussa järjestyksessä.
5. Käytä ohjeessa ilmoitettuja kiristysmomentteja.
6. Tarkista, etteivät kattotelineet estä ovien, takaluukun tai antennin toimintaa.
7. Varmista, että kaikki kiinnikkeet ovat suorassa ja tukevasti paikoillaan.

Kattotelineiden kiinnitys tulee tarkistaa ennen ajoa ja säännöllisesti käytön aikana.

Uuden asennuksen tai uuden kuorman jälkeen kiinnitys kannattaa tarkistaa noin 50 kilometrin ajon jälkeen. Pitkillä matkoilla kiinnitys ja kuorman sidonta on hyvä tarkistaa myös matkan aikana.

Kattotelineet ja panoraamakatto

Panoraamakatto ei automaattisesti tarkoita, ettei autoon voisi asentaa kattotelineitä.

Ratkaisevaa on, mitä auton valmistaja sallii ja löytyykö autolle hyväksytty kattotelinejärjestelmä.

Tarkista aina auton käyttöohjeesta:

• saako autoon asentaa kattotelineet
• mikä on auton suurin sallittu kattokuorma
• voiko panoraama- tai lasikattoa avata kattotelineiden ollessa asennettuna
• onko kattotelineille erityisiä asennusrajoituksia.

Tarkista lisäksi:

• jääkö kattoboksin tai lisävarusteen ja lasikaton väliin riittävästi tilaa
• pääseekö takaluukku avautumaan
• osuuko auton antenni kattotelineisiin tai kuormaan
• salliiko auton valmistaja kattokuorman kyseiselle kattoversiolle.

Avattavaa panoraamakattoa ei yleensä tule avata kattotelineiden tai kattokuorman ollessa asennettuna, ellei auton ja kattotelinejärjestelmän ohjeissa erikseen muuta ilmoiteta.

Kuorman turvallinen kiinnittäminen

Kuorma tulee jakaa mahdollisimman tasaisesti kattotelineiden päälle.

Raskaimmat tavarat kannattaa sijoittaa mahdollisimman lähelle kattotelineiden kiinnityskohtia. Kuorman painopiste tulee pitää mahdollisimman matalana.

Käytä kuorman kiinnittämiseen tarkoitettuja laadukkaita sidontaliinoja. Tavallisia joustavia koukkukuminauhoja ei tule käyttää kuorman pääasiallisena kiinnityksenä.

Tarkista ennen ajoa:

• kattotelineiden kiinnitys
• lisävarusteiden kiinnitys
• sidontaliinojen kireys
• kuorman liikkumattomuus
• auton uusi kokonaiskorkeus
• kuorman mahdollinen ulottuminen auton ääriviivojen ulkopuolelle.

Katolla oleva kuorma vaikuttaa auton käyttäytymiseen erityisesti:

• jarrutuksissa
• kaarteissa
• sivutuulessa
• korkeissa ajonopeuksissa
• väistötilanteissa.

Sovita ajonopeus kuorman, sääolosuhteiden ja tieolosuhteiden mukaan.

Kattotelineiden vaikutus ajamiseen ja kulutukseen

Kattotelineet ja katolla oleva kuorma lisäävät auton ilmanvastusta.

Vaikutus korostuu suurissa ajonopeuksissa sekä korkeiden, leveiden tai epäsäännöllisen muotoisten kuormien kanssa.

Kattotelineet voivat aiheuttaa:

• lisääntynyttä tuulen suhinaa
• suurempaa polttoaineenkulutusta
• suurempaa sähkönkulutusta sähköautossa
• lyhyempää toimintamatkaa
• voimakkaampaa sivutuulen vaikutusta
• auton kokonaiskorkeuden kasvamista
• muuttunutta käyttäytymistä kaarteissa ja jarrutuksissa.

Irrota tarpeettomat kattotelineet ja kattovarusteet, kun niitä ei käytetä. Tämä voi vähentää ilmanvastusta, melua ja energiankulutusta.

Kattotelineet ja kattovarusteet tulee yleensä poistaa ennen automaattiseen autopesuun ajamista.

Lisävarusteiden yhteensopivuus

Kattotelineisiin voidaan asentaa erilaisia kuljetusratkaisuja, mutta kaikkien tuotteiden yhteensopivuus on tarkistettava erikseen.

Huomioi erityisesti:

• kattotelineen leveys ja korkeus
• kattotelineen profiilin muoto
• mahdollisen T-uran koko
• lisävarusteen kiinnitystapa
• kattotelineiden välinen etäisyys
• lisävarusteen suurin sallittu kuorma.

T-uraan asennettavat lisävarusteet vaativat yhteensopivat T-pultit tai sovitteet. Kattotelineen ympärille kiinnitettävissä lisävarusteissa tulee tarkistaa kiinnikkeen suurin sallittu leveys.

Kattotelineiden lukitseminen

Osa kattotelineistä voidaan lukita auton katolle avaimella.

Lukitus vähentää kattotelineiden ja niihin asennettujen varusteiden varkausriskiä, mutta pakkauksen sisältö kannattaa tarkistaa ennen tilaamista.

Lukot voivat:

• sisältyä kattotelineisiin
• sisältyä jalkoihin
• olla saatavana erillisenä lisävarusteena.

Vaikka kattotelineet olisivat lukittavat, arvokkaita tavaroita ei kannata jättää pitkäksi aikaa vartioimatta auton katolle.

Usein kysytyt kysymykset kattotelineistä

Sopivatko samat kattotelineet kaikkiin saman merkin autoihin?

Eivät sovi. Kattotelineet ja kiinnityssarjat ovat usein automalli-, korimalli-, valmistusvuosi- ja kattotyyppikohtaisia.

Mistä tiedän, ovatko kattokaiteeni integroidut vai korotetut?

Korotetun kattokaiteen ja katon välissä on selvä avoin rako. Integroitu kattokaide on lähes kiinni auton katossa.

Tarvitsenko erillisen kiinnityssarjan?

Monissa kattotelinejärjestelmissä tarvitset erillisen ajoneuvokohtaisen kiinnityssarjan.

Kattotelineet, jalat ja kiinnityssarja voidaan myydä erillisinä tuotteina. Tarkista aina tuotesivun toimitussisältö.

Voinko asentaa kattotelineet itse?

Useimmat kattotelineet voidaan asentaa itse mukana toimitetun asennusohjeen avulla.

Kiinnikkeiden paikat, osien järjestys ja kiristysmomentit tulee kuitenkin noudattaa tarkasti.

Jos olet epävarma asennuksesta, käytä ammattilaista.

Mikä on autoni suurin sallittu kattokuorma?

Tieto löytyy yleensä auton käyttöohjekirjan kuormaa tai kattotelineitä käsittelevästä kohdasta.

Huomaa, että kattotelineiden, kattoboksin ja muiden lisävarusteiden paino kuuluu kattokuormaan.

Voiko lasikattoiseen autoon asentaa kattotelineet?

Joihinkin autoihin voi ja joihinkin ei.

Tarkista auton käyttöohje ja käytä ainoastaan juuri kyseiseen ajoneuvoon tarkoitettua kattotelinejärjestelmää.

Voinko käyttää kattotelineitä kattoteltan kanssa?

Kaikki autot ja kattotelinejärjestelmät eivät sovellu kattoteltalle.

Tarkista erikseen:

• auton sallittu dynaaminen kattokuorma
• auton sallittu staattinen kattokuorma
• kattotelineiden kantavuus
• kattotelinejärjestelmän kattotelttayhteensopivuus
• kattoteltan valmistajan vaatimukset.

Montako kattotelinettä tarvitsen pakettiautoon?

Tarvittava määrä riippuu auton pituudesta, kiinnityspisteistä, kuljetettavasta kuormasta ja kattotelinejärjestelmän kantavuudesta.

Pitkissä pakettiautoissa voidaan tarvita kolme tai neljä kattotelinettä tai kokonainen kattokori.

Saako kattotelineillä ajaa autopesuun?

Kattotelineet ja kattovarusteet tulee yleensä irrottaa ennen automaattiseen autopesuun ajamista.

Voinko käyttää vanhan autoni kattotelineitä uudessa autossa?

Mahdollisesti, mutta yhteensopivuus täytyy tarkistaa.

Vaikka kattotelineet olisivat sopivan pituiset, uuteen autoon voidaan tarvita erilaiset jalat tai ajoneuvokohtainen kiinnityssarja.

Kuinka kauas toisistaan kattotelineet asennetaan?

Kattotelineiden välinen etäisyys määräytyy auton ja kattotelinejärjestelmän asennusohjeen mukaan.

Jos autossa on valmiit kiinnityspisteet, kattotelineiden sijaintia ei yleensä voi muuttaa vapaasti.

Miksi kattotelineet pitävät ääntä?

Tuulen suhina voi johtua esimerkiksi:

• kattotelineiden muodosta
• väärästä asennusasennosta
• puuttuvasta kumilistasta
• avoimesta T-urasta
• liian suuresta ajonopeudesta
• kattotelineisiin asennetusta lisävarusteesta.

Tarkista, että kattotelineet on asennettu oikein päin ja että kaikki kumilistat sekä päätykappaleet ovat paikoillaan.
